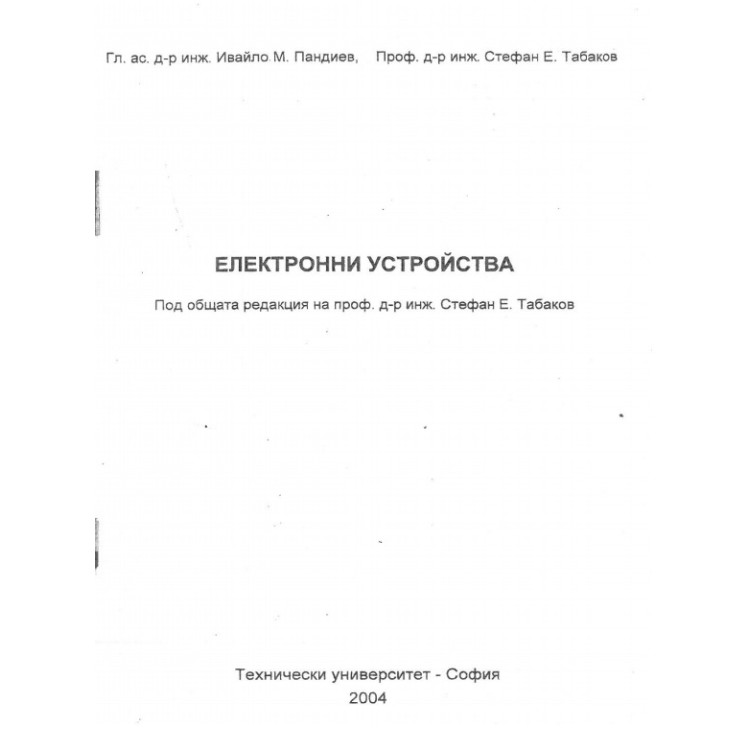

Електронни устройства Пандиев 2004

Съдържание

Предговор 5

Списък на основните означения и съкращения 6

Глава 1

Основни сведения за електронните схеми и устройства 10

1.1. Същност и видове електронни схеми и устройства. Основни експлоатационни параметри 10

1.2. Постояннотоково захранване на електронни усилвателни стъпала 16

1.3. Едностъпални транзисторни' усилватели с общ емитер (ОЕ) и общ сорс

(OS) ....20

1.4. Едностъпални транзисторни усилватели с общ колектор (ОС), общ дрейн

(OD) и обща база (ОВ) 25

1.5. Анализ на усилвателните стъпала при ниски и високи честоти 29

1.6. Анализ на усилвателните стъпала при усилване на импулсни сигнали 35

1.7. Обратни връзки в усилвателите 41

Контролни въпроси и задачи 47

Глава 2

Основни градивни стъпала в аналоговите интегрални схеми 49

2.1. Източници на ток и напрежение 49

2.2. Съставни транзистори. Усилватели с динамичен товар .% 53

2.3. Диференциални усилватели t 57

2.4. Изходни (крайни) стъпала. Класове на усилване 64

Контролни въпроси и задачи 69

Глава 3

Операционни усилватели (ОУ). Приложения 71

3.1. Структура и схемотехиични особености на операционните усилватели..... 71

3.2. Основни характеристики и параметри на ОУ 74

3.3. Инвертиращ и неинвертиращ усилвател с ОУ 79

3.4. Променливотокови усилватели, реализирани с ОУ 84

3.5. Интегратори и диференциатори 87

3.6. Логаритмични и експоненциални усилватели .92

3.7. Усилватели на мощност 94

3.8. Аналогови умножители 98

3.9. Аналогови компаратори 100

Контролни въпроси и задачи 103
