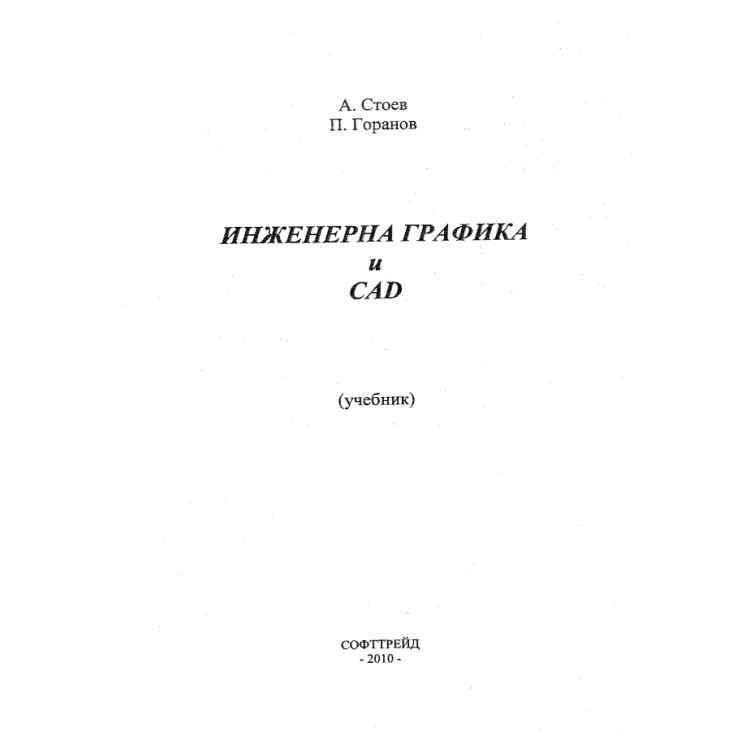

Инженерна графика и CAD, Стоев, Горанов 2010
Сумата се прибавя директно в кошницата
5.83 €
.
глава ! Увод в инженерната комуникации 1
1. Стандартизация и стандарти в инженерната графика ....2
1.1. Накратко за стандартите и стандартизацията - - * 2
1.2. Линии -7
1.3. Шрифтове - 9
1.4. Мащаби 12
1.5. Размери и оформяне на чертожните листове 13
1.6. Основен надпис — — 14
Ч 2. Общи правила за оформяне на технически чертеж........ - 16
2.1. Съдържание на технически чертеж 16
конструкторски документи - -16
изисквания към технически чертеж - 19
информация в технически чертеж 19
2.2. Техники за изработване на чертеж и скица 20
чертожна екипировка 20
чертеж и скица * 22
техника при изготвяне на скица - 22
3. Т ехнически термини —- 24
глава И Основни методи за изобразяване, 27
V 1. Изобразяване по метода на Монж 27
V 1.1. Изобразяване на точка, права и равнина 28
изобразяване на точка 28
проекционна връзка 30
изобразяване на права 30
изобразяване на равнина 31
безосно изобразяване • ...............32
/ 1.2. Изобразяване на тела 33
изобразяване на ръбести тела - 33
изобразяване на ротационни тела 34
построяване на трета проекция по зададени две 34
4 2. Методи на разполагане на проекциите 36
2.1. Проектиране в първи квадрант (Европейска проекция) 37
2.2. Проектиране в трети квадрант (Американска проекция) 38
■* V 3. Разгъвка на повърхнина - * 39
3.1. Истинска дължина на отсечка..... 39
проектиране в допълнителна проекционна равнина 40
въртене около ос, перпендикулярна на проекционна равнина 41
3.2. Разгъвка на ръбести повърхнини 41
разгъвка на права призма - 41
разгъвка на пресечена пирамида.... 42
3.3. Разгъвка на ротационни повърхнини 43
.
разпьвка на прав цилиндър с наклонена горна основа... 43
разгъвка на прав кръгов конус 43
разгьвка на прав кръгов конус с наклонена горна основа..... 44
V 4. Аксонометрия 44
4.1. Основни понятия и определения 45
4.2. Класификация на видовете аксонометрии 46
4.3. Построяване аксонометрична проекция на точка и равнинна фигура 46
4.4. Стандартизирани аксонометрии 47
4.5. Аксонометрична проекция на тяло. 48
глава НЕ Стандартизирани нравила за създаване на технически чертежи 49
’ ! 1. Изгледи 49
1.1. Означаване на основни изгледи ....49
означаване при спазена проекционна връзка 49
означаване при нарушена проекционна връзка 51
1.2. Означаване на. допълнителни изгледи 51
1.3. Условности и опростявания.. 52
частични изображения 52
половин и четвърт изображение 53
локални изгледи 53
"У 2. Сечения 53
2.1. Щриховка 54
основна щриховка 54
щриховка в чертеж на сглобена единица 54
условности и опростявания 54
2.2. Означаване на изнесени сечения 55
разположени непосредствено до съответния изглед 55
разположени на произволно място 55
2.3. Наложени сечения 56
3. Разрези 56
3.1. Означаване на прости разрези 57
означаване при спазена проекционна връзка 57
означаване при използване на допълнителна посока на проектиране 58
3.2. Означаване на сложни разрези 58
разрез с успоредни секущи равнини 59
разрез с две пресичащи се секущи равнини 59
разрез с три последователни секущи равнини 60
3.3. Условности и опростявания...... 60
частични изображения 60
частичен разрез в изображение на изглед .61
полуразрез 61
плътни елементи 62
плътни детайли 62
1 4. Нанасяне на размери * 63
4.1. Графични елементи за нанасяне на размери 63
нанасяне на линейни размери 63
нанасяне на ъглови размери * 65
нанасяне на размерните числа в чертежа 65
4.2. Специални знаци и символи при нанасяне на размерно число 66
С 5. Общи условности и опростявания 67
съчетаване на изображения - 67
елементи зад секущата равнина . 68
скъсени изображения 68
изнесени елементи 68
действителни и фиктивни ръбове .....69
опростено изобразяване на пресичане 69
изобразяване на малки наклони 70
условно завъртване в равнината на разреза - 70
равномерно повтарящи се еднакви елементи 70
крашца на валове и оси с напречно сечение квадрат 71
съседни обекти 71
подвижни елементи 71
показване на изходната форма на детайл 71
прозрачни обекти - * 71
използуване на цветове. 71
6. Изобразяване на инженерни геометрични елементи 72
тава IV Оразмеряване на машиностроителни
изделия *. 75
1. Основни принципи за оразмеряване 75
2. Общи правила за оразмеряване 77
оразмеряване на симетрични елементи 77
оразмеряване на симетрични детайли - 77
оразмеряване на повтарящи се елементи 78
размери на скъсени и частични изображения 78
оразмеряване на специфични елементи 78
3. Методи за нанасяне на размери - 79
верижно нанасяне 80
обща база 80
чрез координати 81
комбинирано нанасяне .....81
4. Съставяне на размерна мрежа 81
4.1. Оразмеряване на технологични и симетрични елементи на формата 82
4.2. Оразмеряване на несиметрични елементи на формата 83
4.3. Съставяне на пълна размерна мрежа на несиметрични елементи 86
4.4. Пример 90
