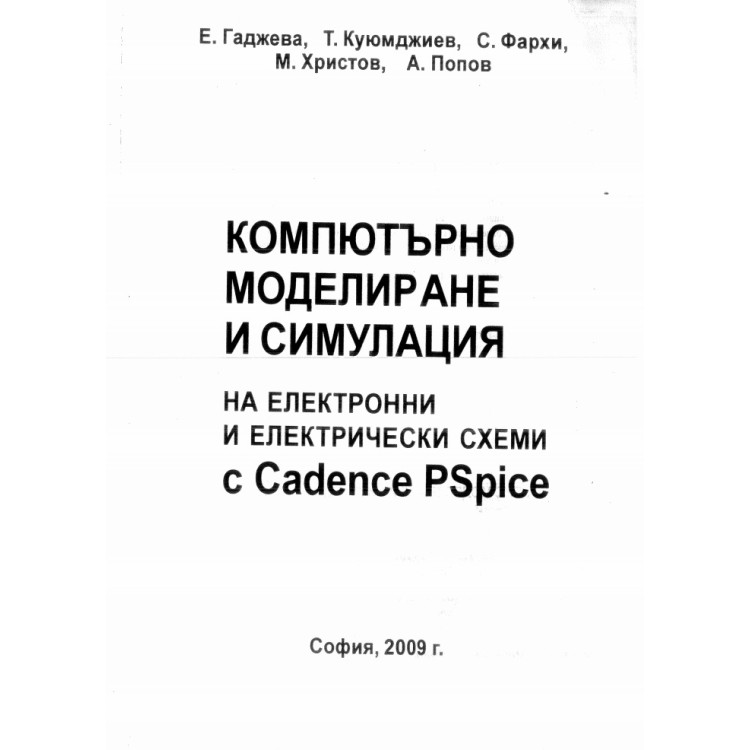

Компютърно моделиране и симулация на електронни и електрически схеми с Cadence PSpice Гаджева 2009
Сумата се прибавя директно в кошницата
5.25 €
.
СЪДЪРЖАНИЕ ■
ПРЕДГОВОР 1
I, ОБЩА ХАРАКТЕРИСТИКА НА УНИВЕРСАЛНИТЕ СИСТЕМИ ЗА АВТОМАТИЗИРАЛО ПРОЕКТИРАНЕ НА ЕЛЕКТРОННИ СХЕМИ 3
1.1. Исторически бележки 3
1.2. Структура на системата OrCAD с графичен редактор Capture ...................................... 4
1.3. Типове библиотеки на системата ..................................................................................... 5
1.4. Основни видове файлове на системата …5
II, РАБОТА С ГРАФИЧНИЯ РЕДАКТОР 7
2.1. Въведение ..........................................................................................................................7
2.2. Създаване на проект в Capture с възможност за симулация с PSpice… 7
23. Начертаване и редактиране на принципната схема 8
III, КОНФИГУРИРАНЕ НА СИСТЕМАТА
3.1. Конфигуриране на системата ........................................................................................ 13
3.2. Създаване на символни библиотеки ................................................................................ 15
3.3. Създаване на модел с използване на блок ..................................................................... 17
3.4. Дефиниране на макромоделите чрез оодсхема…，"".一.…". 19
3.5. Сравнение на подходите за създаване на макромодели .................................................. 20
3.6. Модифициране на съществуващи и създаване на нови модели от потребителя .........20
3.7. Разработване на оараметризирани макромодели .............................................................22
1¥, АНАЛИЗ В ЧЕСТОТНА ОБЛАСТ. ЕАРАМЕТРИЧЕН АНАЛИЗ.
ДЕФИНИРА· НА МАКРОСИ В РМОВЕ 26
4.1. Задаване на параметрите на входния сигнал …，미.,.,.,,,.....,...,..…,.....,.이...….,.,,.......26
4.2. Задаване на параметрите на симулацията.......................................................................26
4.3. Задаване на анализ в честотна област,............................................................................26
4.4. Визуализация на схемните функции в Probe ................................................................. 27
4.5. Извършване на параметричен анализ чрез OrCAD Capture ......................................... 27
4.6. Визуализация на резултатите от параметричния анализ в Probe ................................. 29
4.7. Дефиниране на макроси в /V公義е…… 29 I АНАЛИЗ НА УСТОЙЧИВОСТ ЧРЕЗ PSPICE И. PROBE 33
5.1. Изследване на устойчивостта, по критерия на Найкуист ..............................................33
5.2. Компютърно изследване на устойчивостта с PSpice по критерия на Найкуист 34
5.3. Процедура за построяване на амплитудно-фазовата характеристика.......................... 35
5.4. Дефиниране на макроси в Probe......................................................................................36
5.5. Автоматично построяване »а АФХ чрез използване на командни файлове ? Probe ..36
