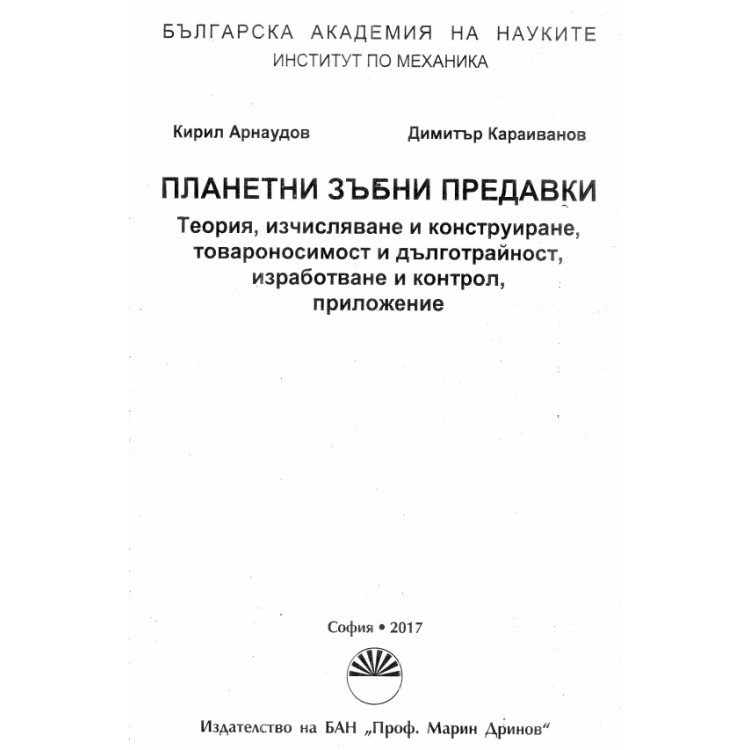

Планетни зъбни предавки, Арнаудов 2017
Сумата се прибавя директно в кошницата
6.99 €
СЪДЪРЖАНИЕ:
Предговор....,.,..,.,,..,,,,,...,.,.,,,..,..,.,...,....,..........,...,..,.,,....,.............,...,...,.,.,,.,....,........,,.,.,.., 11
ШАВА I
Общи положения
1. Въведение.......,,.,,,,,..............,.,...,.,,......,,.,,,..,............,..........,...........,,.,.....,.,.....,......,....,, 13
1.1. Качества и възможности на планетните зъбни предавки. 13
1.2. Трудности при използването на планетните зъбни предавки 14
1.3. Възможности за приложение на планетните зъбни предавки 15
2. Същност, предназначение и видове планетни зъбни предавки...,....., 19
2.1. Същност и означение на планетните зъбни предавки 19
2.2. Предназначение на планетните зъбни предавки 20
2.3. Видове елементарни планетни зъбни предавки според вътрешното
предавателно отношение.......................... 20
2.4. Възможни начини на работа на планетните зъбни предавки........... 23
2.5. Видове планетни зъбни предавки според различни белези 25
ГЛАВА II
А1 -планетна зъбна предавка (2К-Н предавка)
3. Устройство и възможни начини на работа на А1 -планетната зъбна предавка 29
3.1. Устройство на А1 -планетната зъбна предавка..... 29
3.2. Възможни начини на работа на А1 -планетната зъбна предавка . 30
4. Специфични условия на А1 -планетната зъбна предавка.................................... 33
4.1. Условие за монтаж. 33
4.2. Условие за съосност... 34
4.3. Условие за съседство 35
5. Зъбна геометрия на А1 -планетната зъбна предавка и нейните
особености.................................................................... ■ 37
5.1. Общи положения............ 37
5.2. Външно зацепване - права и обратна задача 38
5.3. Вътрешно зацепване - права и обратна задача 42
5.4. Случаи на различни корекции,,..,.,......... 45
5.5. Изработване* на вътрешните зъби и техните особености..... 47
6. Сили и въртящи моменти в А1 -планетната зъбна предавка............................... 55
6.1. Предпоставки за определянето на силите и въртящите моменти 55
6.2. Идеални външни въртящи моменти 56
' 6.3. Моментово отношение... 56
7. Кинематика на А1 -планетната зъбна предавка...................................................... 59
7.1. Аналитичен метод на Вилис (У\ЛШз).. 59
7.1.1. Същност на метода,..,.,,, • 59
7.1.2. Работа на предавката с Р = 1 степен на свобода.,.,..,,,, 60
7.1.3. Работа на предавката с Р = 2 степени на свобода 60
7.1.4. Оценка на метода 62-
.2. Графичен метод на Куцбах (КиЙзасН) - Смирнов 62
7.2.1. Същност на метода........ 62
7.2.2. Работа на предавката с Р = 1 степен на свобода.......... 62
7.2.3. Работа на предавката с Р = 2 степени на свобода 63
7.2.4. Оценка на метода........ 63
7.3. Метод на суперпозицията, табличен метод на Свамп (5\уатр) 64
7.3.1. Същност на метода 64
7.3.2. Работа на предавката с Р = 1 степен на свобода 64
7.3.3. Работа на предавката с Р = 2 степени на свобода... 65
7.3.4. Оценка на метода........... 66
7.4. Метод на въртящите моменти 66
7.4.1. Същност на метода , 66
7.4.2. Работа на предавката с Р = 1 степен на свобода. ,ц»............. 69
7.4.3. Работа на предавката с Р = 2 степени на свобода 72
7.4.4. Оценка на метода....... 74
8. Вътрешни натоварвания в А1 -планетната зъбна предавка, тяхното
неравномерно разпределение и изравняване......... 75
8.1. Причини за неравномерното вътрешно натоварване 75
8.2. Изменение на неравномерното вътрешно натоварване и неговите
количествени изрази. 75
8.3. Фактори, влияещи на неравномерното вътрешно натоварване 76
873.1. Отрицателно влияещи фактори 77
8.3.2. Положително влияещи фактори 77
8.3.3. Невлияещи (неутрални) фактори 78
8.3.4. Други влияещи фактори...... 78
8.4. Възможности за теоретично определяне на неравномерността на
вътрешните натоварвания..,. : 78
8.5. Начини за експериментално определяне на неравномерността на
вътрешните натоварвания....... 80
8.5.1. Изпитвателни стендове 80
8.5.2. Начини за установяване (регистриране) на неравномерното
натоварване.. 81
8.5.3. Тариране на сателитните оси.... 82
8.5.4. Провеждане на експерименталните изследвания..................... 82
8.6. Начини за решаване на проблема : 89
8.6.1. Никакви целенасочени мерки 89
8.6.2. Целенасочена точност................... 89
8.6.3. Целенасочена податливост......,,,,,... 89
8.6.4. Кинематична подвижност....... 91
8.6.5. Свойства на изравнителните устройства.. 92
8.6.6. Комплексен начин 96
8.7. Възможности за експериментално определяне на натоварването на
зъбите. 97
особености 99
9.1. Натоварване на зъбните колела 99
9.2. Натоварване на лагерите 102
9.3. Натоварване на сателитните оси 103
9.4. Натоварване на вала на слънчевото колело.. 103
9.5. Натоварване на зъбните съединители..,.. 104
9.6. Натоварване на водилото........ 104
10.1. Абсолютна, преносна и относителна мощност 107
10.2. Реални въртящи моменти 108
11. Видове загуби и вътрешен к. п. д. на А1 -планетната зъбна предавка 111
11.1. Загуби в зъбните зацапвания, «, 111
11.2. Загуби в лагерите 114
11.3. Загуби в смазочното масло (хидравлични загуби)....... 114
11.4. Други загуби 114
11.5. Вътрешен к. п. д 115
12. К. п. д. на АI -планетната зъбна предавка 117
12.1. Основни положения 117
12.2. Теоретично определяне на к. п. д 118
12.3. К. л. д. при работа на предавката с Р = 1 степен на свобода 119
12.4. К. п, д. при работа на предавката с Р = 2 степени на свобода 123
12.5. Методи за експериментално определяне на к. п. д 124
13. Смазване на А1 -планетната зъбна предавка.............. 129
13.1. Задачи на смазването...... 129
13.2. Начини на смазване 129
13.3. Избор на вида и количеството на смазочното масло..... 129
13.4. Дълбочина на потопяването на зъбните колела 130
13.5. Срок за смяна на смазочното масло 130
14. Загряване и охлаждане на А1 -планетната зъбна предавка... 131
14.1. Различни случаи на работа на предавката 131
14.2. Температура на загряване 132
15. Конструкция, изработване и контрол на елементите на А1 -планетната
зъбна предавка.... 133
15.1. Конструкция и изработване на слънчевото колело и сателитите.. 133
15.2. Конструкция и изработване на короната 134
15.3. Термична и химико-термична обработка на зъбните колела 135
15.4. Точностни измервания на зъбните колела 135
15.5. Конструкция и изработване на водилото 141
15.6. Конструкция и изработване на корпуса 143
16. Подходи при проектното изчисляване на А1 -планетната зъбна предавка 145
16.1. Кинематичен подход 145
16.2. Габаритен подход 146
16.3. Оптимизационен подход 147
17. Опростено проверочно якостно изчисляване на зъбните колела на А1 -
планетната зъбна предавка ..................................................... 149
17.1. Основни положения и особености при изчисленията 149
17.2. Използвани величини в изчисленията 154
17.3. Последователност на изчисленията 156
17.4. Числени данни за различните коефициенти и за якостта на зъбите 158
17.5. Товароносимост на зъбните колела 163
17.6. Дълготрайност на зъбните колела 166
18. Оптимизация на А1 -планетната зъбна предавка 169
18.1. Цел на оптимизацията... 169
18.2. Показатели за оптимизация 169
18.3. Оптимизация на зъбните зацепвания 170
18.3.1. Оптимизация по отношение на товароносимостта 170
18.3.2. Оптимизация по отношение на износването на зъбите 174
18.3.3. Оптимизация по отношение на к. п. д. и загряването на
предавката 174
18.3.4. Оптимизация по отношение на безшумната работа на
предавката 175
18.4. Оптимизация на елементите на планетната предавка 176
18.5. Многофакторна оптимизация 176
19. Предимства, недостатъци и приложение на АТ -планетната зъбна предавка 177
19.1. Предимства 177
19.2. Недостатъци 178
19.3. Приложение.... 178
20. Конструктивни примери за приложението на АТ -планетната зъбна
предавка 183
20.1. Планетни зъбни предавки с общопромишлено предназначение, т.е. за
общото машиностроене 183
20.2. Планетни зъбни предавки с конкретно предназначение... 192
20.3. Планетни зъбни предавки в МПС 206
ГЛАВА III
Други видове елементарни цилиндрични планетни зъбни предавки
21. А1 -планетна зъбна предавка 211
22. АА-м АА -планетни зъбни предавки 217
23. II - и II -планетни зъбни предавки 225
24. АА1 - и АА1 -планетни зъбни предавки................................................................ 237
25. ААА ААА-, 1А1-и 1А1 -планетни зъбни предавки 241
26. I -планетна зъбна предавка (К-Н-У-предавка)... 249
27. Несъосни (отворени) А - и I -планетни зъбни предавки 257
ГЛАВА IV
Съставни планетни зъбни предавки
28. Видове съставни планетни зъбни предавки.... 259
29. Двуводилни съставни планетни зъбни предавки с 2 съставни и 3 външни
вала,. 261
29.1. Възможни начини за съединяване на съставящите предавки - видове и
брой ,,,,, 261
29.2. Методът на въртящите моменти за анализ на съставните планетни
зъбни предавки и неговото приложение 264
29.3. Работа на двуводилните съставни планетни зъбни предавки с Р = 1
степен на свобода..... 267
29.3.1. Последователно съединена двустъпална съставна планетна
зъбна предавка............... 267
29.3.2. Определяне наличието на вътрешно разделяне или вътрешна циркулация на мощност в двуводилните съставни планетни
зъбни предавки..... 270
29.3.3. Затворена диференциална зъбна предавка с вътрешно
разделяне на мощността 271
29.3.4. Затворена диференциална зъбна предавка с вътрешна
циркулация на мощността... 273
29.3.5. Затворена диференциална зъбна предавка със самозадържане. 275
29.4. Работа на двуводилните планетни зъбни предавки с Р = 2 степени на
свобода 278
30. Двуводилни съставни планетни зъбни предавки с 2 съставни и 4 външни
вала 283
30.1. Възможни начини за съединяване на съставящите предавки - видове и
брой 283
30.2. Начини на работа,... ..... 283
31. Двуводилни съставни планетни зъбни предавки с 1 съставен и 4 външни
вала . 287
31.1. Възможни начини за съединяване на съставящите предавки - видове и
брой.... ; 287
31.2. Начини на работа,. • 287
32. Вътрешни натоварвания в двуводилните съставни планетни зъбни
предавки, тяхното неравномерно разпределение и изравняване.... 289
33. Редуцирани планетни зъбни предавки 291
33.1. Волфром (УУоИгот)-предавка (ЗК-предавка) 291
33.2. Равиньо (Рау|дпеаих)-предавка 303
34. Многоводилни съставни планетни зъбни предавки 305
34.1. Триводилни съставни планетни зъбни предавки. 305
34.2. Четириводилни съставни планетни зъбни предавки 319
35. Конструктивни примери за приложението на съставните планетни зъбни
предавки 323
35.1. Двуводилни съставни планетни зъбни предавки 323
35.2. Триводилни съставни планетни зъбни предавки ; 334
35.3. Четириводилни съставни планетни зъбни предавки 339
ПРИЛОЖЕНИЯ
36. Конусни, червячни и винтови елементарни (едноводилни) планетни зъбни
предавки............ 341
37. Специални планетни предавки.... 345
