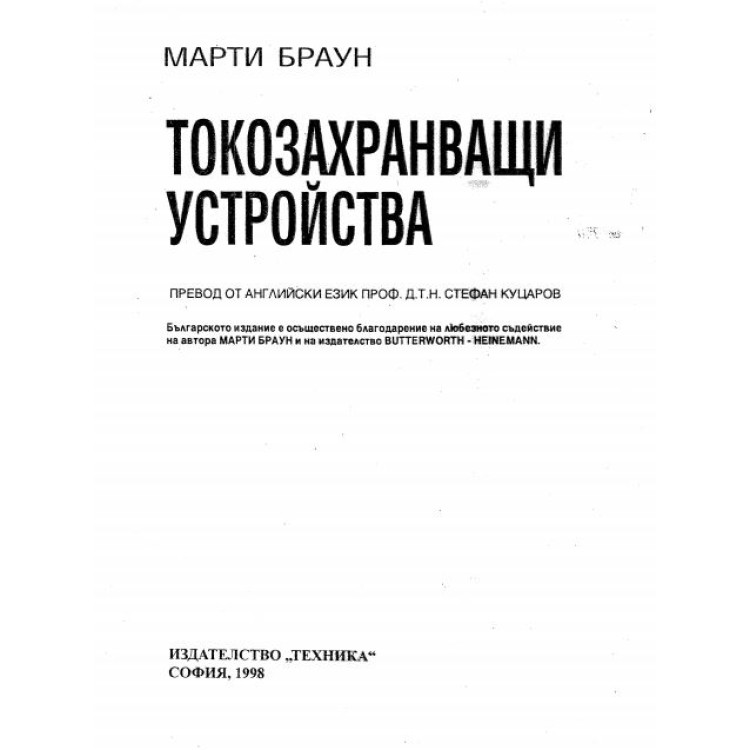

Токозахранващи устройства 1998г. Браун
Сумата се прибавя директно в кошницата
5.25 €
За повече информация: order@kopiebg.com
Съдържание
Предговор 5
Увод 6
Глава 1. Мястото на токозахранването в електроните апаратури и проектирането им 8
1.1. Първите стъпки са въпросите 8
1.2. Структура на токозахранването .... 9
1.3. Избор на типа на токозахранването 10
1.4. Определяне на параметрите 12
1.5. Обобщен подход при проектирането с използване на модулния
принцип 15
1.6. Бележки към проектирането . 16
1.7. Основна измервателна апаратура.... 16
Глава 2. Увод в линейните стабилизатори 18
2.1. Действие на основната схема 18
2.2. Общи съображения 19
2.3. Примери за проектиране 22
Глава 3. Ключови стабилизатори с широчинноимпулсна модулация 31
•3.1. Основни сведения 31
3.2. Проектиране с използване на модулния принцип 36
3.3. Избор на схема 38
3.4. Параметри на стабилизатора като ‘"черна кутия“ 45
' 3.5. Изчисляване на индуктивните елементи 48
3.6. Изчисляване на изходните стъпала 67
3.7. Изчисляване на мощния ключ и драйверпото стъпало 70
3.8. Избор на интегралната схема за управление 79
3.9. Изчисляване на веригата на ООВ по напрежение 81
3.10. Изчисляване на пусковата верига и постояннотоково захранване на
ИС 86
3.11. Схеми за защита на изхода 88
3.12. Изчисляване на входния токоизправител и нротивоемутителния
филтър 93
3.13. Допълнителни функции на токозахранващите устройства 96
3.14. Печатна платка 99
3.15. Примери за проектиране 102
Глава 4. Квазирезонансни стабилизатори 135
4.1. Принцип на действие 136
4.2. Проектиране с използване на модулния принцип 141
4.3. Основни схеми 141
4.4. Изчисляване на натрупващия трептящ кръг 141
4.5. Подробности за използването на резонансните явления в ключовите
стабилизатори 149
4.6. Паразитни явления в ключовите стабилизатори при високи честоти 152
4.7. Примери за проектирането на квазирезонансни стабилизатори... 155
Приложение 1. Анализ и проектиране на охлаждането.................
Ш.1. Създаване на топлинен модел V -
Ш.2. Мощни елементи върху радиатори..
III.3. Мощни прибори без радиатори
Ш.4. Диоди е аксиални изводи •
III.5. Примери за проектиране на охлаждането
Приложение 2. Честотна компенцация във веригата на 00В
Ш.1. Диаграми на Боде на основните схеми в ключови стабилизатори —
П2.2. Определяне на честотните характеристики на ключов стабилизатор с ООВ — регулировъчна характеристика. —
П2.3. Критерии за стабилност в ключовите стабилизатори
П2.4; Честотни компенсации на усилвателя на грешката......—
Приложение 3. Корекция на фактора на мощността.
П3.1. Основни схеми —. 203
Ш.2. Активна схема за корекция на фактора на мощността с
универсален вход и мощност до 180 208
Приложение 4. Магнетизъм и индуктивни елементи 216
стабилизатори 216
П4.2. Избор на магнитопроводите 221
Приложение 5. Шум и електромагнитни смущения 226
П5.1. Естество и източници на електрически шум 226
П5.2. Типични източници на шум 228
П5.3. Проектиране на кутиите 230
П5.4. Противосмутителни филтри 230
Приложение 6. Допълнителни данни 236
Ш.1. Връзка между измервателните единици
